ساعت اندیکاتور یا اندازه گیری

دقت در اندازه‌گیری، مهم‌ترین اصل در صنایع تولیدی و ماشینکاری است و ابزارهای دقیق نقشی کلیدی در این فرآیند دارند. ساعت اندیکاتور یکی از پرکاربردترین ابزارها در این زمینه است که امکان سنجش تغییرات میلی‌متری و بررسی کیفیت قطعات را فراهم می‌کند.

این وسیله با طراحی ساده اما عملکردی حساس، جایگاه ویژه‌ای در کارگاه‌ها و خطوط تولید پیدا کرده است. به کمک آن می‌توان میزان انحراف، لقی یا صافی سطوح را به‌طور دقیق کنترل کرد.

اهمیت استفاده از ساعت اندیکاتور تنها به کارگاه‌های تراشکاری محدود نمی‌شود، بلکه در کنترل کیفیت نهایی قطعات و افزایش بهره‌وری صنایع نیز نقشی حیاتی دارد.

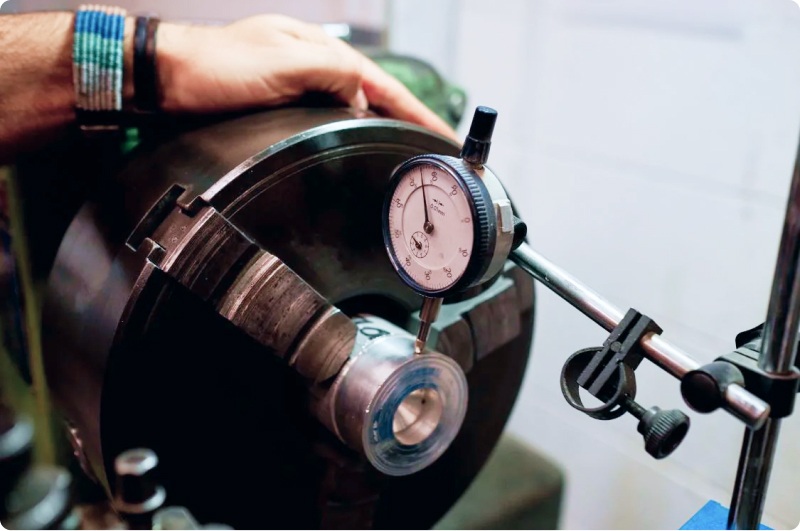

ساعت اندیکاتور چیست؟

ساعت اندیکاتور ابزاری دقیق برای اندازه‌گیری تغییرات جزئی سطح و موقعیت قطعات در ماشینکاری و کنترل کیفیت است. این ابزار به دلیل شباهت به ساعت‌های عقربه‌ای چنین نامگذاری شده و تغییرات سطح را با حرکت عقربه یا نمایشگر دیجیتال نشان می‌دهد.

دقت اندازه‌گیری در مدل‌های مختلف بین ۰.۰۱ تا ۰.۰۰۱ میلی‌متر متغیر است و به شرکت سازنده بستگی دارد. نوک میله‌ای یا بازویی آن با تماس روی سطح، تغییرات را منتقل کرده و امکان بررسی لقی، تابیدگی و ناهمواری‌ها را فراهم می‌سازد. به‌کارگیری ساعت اندیکاتور در فرآیندهای صنعتی باعث کاهش خطا، افزایش دقت و ارتقای کیفیت نهایی قطعات می‌شود.

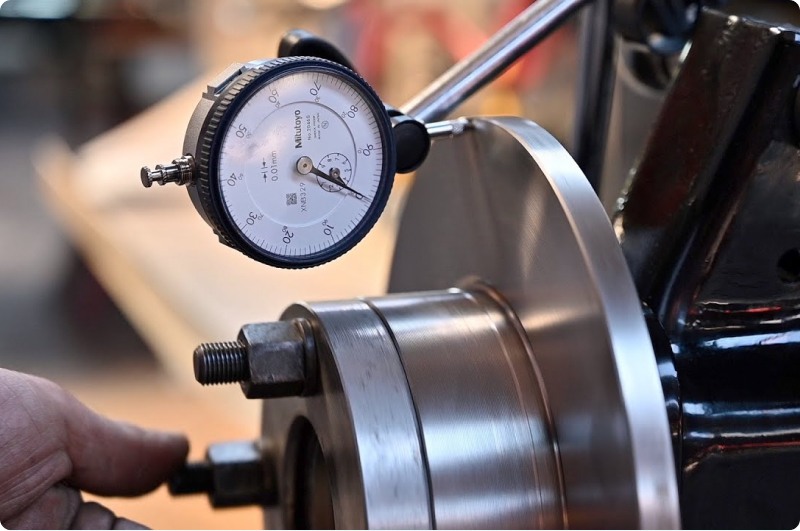

انواع ساعت اندیکاتور

ساعت اندیکاتور در مدل‌های مختلف تولید می‌شود تا نیازهای گوناگون صنایع و کارگاه‌ها را پوشش دهد. انواع رایج آن شامل عقربه‌ای، دیجیتال، شیطونکی و مغناطیسی هستند که هر کدام برای کاربردهای خاصی طراحی شده و دقت متفاوتی ارائه می‌کنند. انتخاب مناسب مدل ساعت اندیکاتور باعث افزایش صحت اندازه‌گیری، کاهش خطاهای تولید و بهبود کیفیت محصولات نهایی می‌شود.

1. عقربه‌ای (مکانیکی): رایج‌ترین نوع ساعت اندیکاتور است که با حرکت عقربه روی صفحه مدرج، تغییرات میلی‌متری را نشان می‌دهد. این مدل ساده، قابل اعتماد و مناسب برای اکثر اندازه‌گیری‌های کارگاهی است.

2. دیجیتال: ساعت اندیکاتور دیجیتال دارای نمایشگر LCD یا LED است و اعداد را به صورت دیجیتال نمایش می‌دهد. دقت بالا، قابلیت ذخیره‌سازی داده‌ها و امکان اتصال به کامپیوتر از مزایای اصلی این نوع است.

3. شیطونکی (Test Indicator): این نوع برای اندازه‌گیری‌های دقیق در فضاهای محدود و تنظیم ماشین‌ابزارها طراحی شده است. نوک اندازه‌گیری آن بسیار حساس است و تغییرات جزئی قطعات را با دقت بالا نمایش می‌دهد.

4. مغناطیسی: دارای پایه مغناطیسی برای ثابت نگه داشتن ابزار روی سطح فلزی است و برای اندازه‌گیری قطعات در موقعیت‌های ثابت مناسب است.

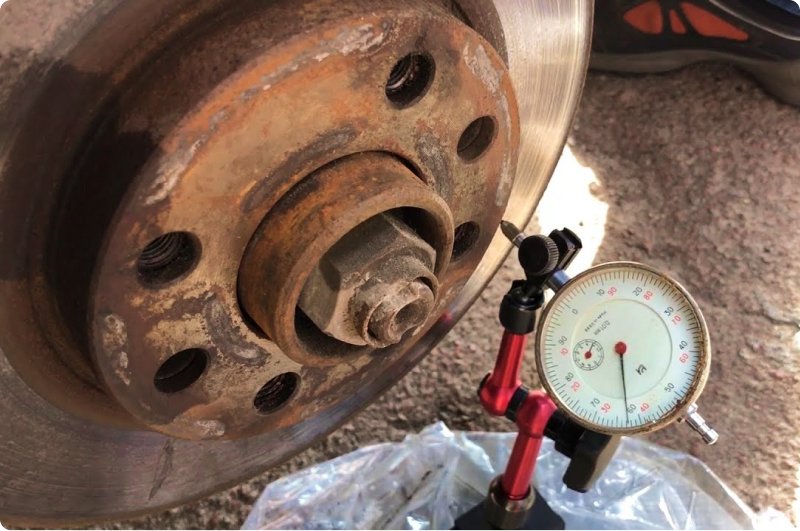

کاربرد ساعت اندیکاتور

ساعت اندیکاتور ابزاری پرکاربرد در صنعت و ماشینکاری است که برای کنترل دقیق ابعاد و تشخیص خطاهای قطعات استفاده می‌شود. مهم‌ترین کاربرد آن در اندازه‌گیری لنگی محورها و میله‌ها است؛ به این صورت که پس از نصب روی پایه، با تماس نوک اندازه‌گیری و چرخاندن محور می‌توان میزان انحراف را مشخص کرد.

از این ابزار همچنین برای بررسی ناهمواری سطوح قبل از عملیات تراش یا فرزکاری استفاده می‌شود تا میزان باردهی دستگاه به‌درستی تنظیم گردد. علاوه بر این، در خطوط تولید و بخش کنترل کیفیت کارخانه‌ها نقش حیاتی دارد و برای تایید تلرانس قطعات و کاهش خطاهای تولید به کار گرفته می‌شود. به همین دلیل، ساعت اندیکاتور یکی از ابزارهای اساسی در تضمین کیفیت و دقت در صنایع مختلف به شمار می‌آید.

شیوه اندازه گیری با ساعت اندیکاتور

برای اندازه‌گیری دقیق با ساعت اندیکاتور، ابتدا ابزار روی پایه یا استند محکم نصب می‌شود تا هیچ لرزشی ایجاد نشود. نوک اندازه‌گیری باید عمود بر سطح قطعه قرار گیرد و عقربه یا نمایشگر قبل از شروع روی عدد صفر تنظیم شود. با حرکت دادن قطعه یا میز دستگاه، تغییرات سطح باعث جابه‌جایی نوک اندازه‌گیری می‌شود و عقربه یا نمایشگر میزان انحراف را نشان می‌دهد.

در عمل، توجه به میزان فشردگی میله ساعت اهمیت بالایی دارد؛ فشار بیش از حد می‌تواند مسیر عقربه را محدود کند و فشار کم ممکن است تماس نوک با سطح را از بین ببرد. همچنین جهت حرکت عقربه بر اساس بالا یا پایین رفتن قطعه ساعتگرد یا پادساعتگرد خواهد بود.

با این روش می‌توان لنگی میله‌ها، ناهمواری سطوح و تابیدگی قطعات را با دقت بالا اندازه‌گیری کرد و نتایج به‌دست‌آمده را برای تنظیم دستگاه یا کنترل کیفیت استفاده نمود. انجام اندازه‌گیری روی دستگاه‌هایی با دقت بالا، مانند تراش و فرز، اطمینان از صحت داده‌ها را افزایش می‌دهد.

اجزا و تجهیزات ساعت اندیکاتور

ساعت اندیکاتور از چند بخش اصلی تشکیل شده است که هر کدام در دقت و عملکرد ابزار نقش حیاتی دارند. این اجزا شامل بدنه و قاب محافظ، نوک اندازه‌گیری، صفحه مدرج یا نمایشگر دیجیتال و پایه نگهدارنده هستند. آشنایی با هر جزء و عملکرد آن به اپراتور کمک می‌کند تا ابزار را صحیح نصب کند و اندازه‌گیری‌های دقیق و مطمئنی انجام دهد.
