حیاتی‌ترین اجزای ماشین‌های الکتریکی مانند موتور و ژنراتور آرمیچر است. آرمیچر نقش اساسی در تبدیل انرژی الکتریکی به مکانیکی و برعکس دارد و بدون آن، هیچ حرکتی یا تولید برقی در سیستم انجام نمی‌شود. عملکرد درست آرمیچر تاثیر مستقیمی بر بازده، طول عمر و کیفیت کارکرد دستگاه‌های الکتریکی دارد. در این مقاله از آکادمی پارتینه با ساختار، نحوه عملکرد، اجزا، انواع سیم‌پیچی و نکات طراحی و نگهداری آرمیچر آشنا می‌شویم.
آرمیچر چیست و چه کاربردی دارد؟
آرمیچر بخش چرخان یا متحرک موتور و ژنراتور است که درون میدان مغناطیسی قرار دارد و با عبور جریان الکتریکی از سیم‌پیچ‌های آن، گشتاور یا ولتاژ تولید می‌شود. این قطعه به‌عنوان بخش فعال ماشین الکتریکی، مسئول اصلی تولید نیرو یا برق است.
_11zon.jpg)
در موتورهای الکتریکی، آرمیچر انرژی الکتریکی را به انرژی مکانیکی تبدیل می‌کند و موجب چرخش محور می‌شود. در حالی که در ژنراتورها این فرایند برعکس است و حرکت مکانیکی را به انرژی الکتریکی تبدیل می‌کند. آرمیچر در بسیاری از تجهیزات صنعتی و خانگی مانند دریل و انواع ابزارهای دوار مورد استفاده قرار می‌گیرد و بدون آن، هیچ عملکرد حرکتی یا تولید برقی در دستگاه ممکن نیست.
نحوه عملکرد آرمیچر در موتور و ژنراتور
عملکرد آرمیچر بر اساس قانون القای الکترومغناطیسی فارادی است. زمانی که آرمیچر در میدان مغناطیسی می‌چرخد یا جریان از سیم‌پیچ‌های آن عبور می‌کند، بین میدان مغناطیسی و رسانا تعامل ایجاد می‌شود. این انرژی از یک نوع به نوع دیگر تبدیل می‌گردد. در موتورهای الکتریکی، عبور جریان از سیم‌پیچ‌ها باعث تولید میدان مغناطیسی در اطراف هادی‌ها می‌شود.
_11zon.jpg)
این میدان با میدان مغناطیسی ثابت استاتور برهم‌کنش کرده و نیرویی به وجود می‌آورد که سبب چرخش محور می‌شود. در ژنراتور، این فرایند معکوس است؛ یعنی حرکت مکانیکی باعث عبور رسانا از میان خطوط میدان مغناطیسی شده و ولتاژ القایی در سیم‌پیچ‌ها ایجاد می‌شود. در نتیجه می‌توان گفت آرمیچر در موتور انرژی الکتریکی به حرکت و در ژنراتور حرکت به برق تبدیل می‌شود.

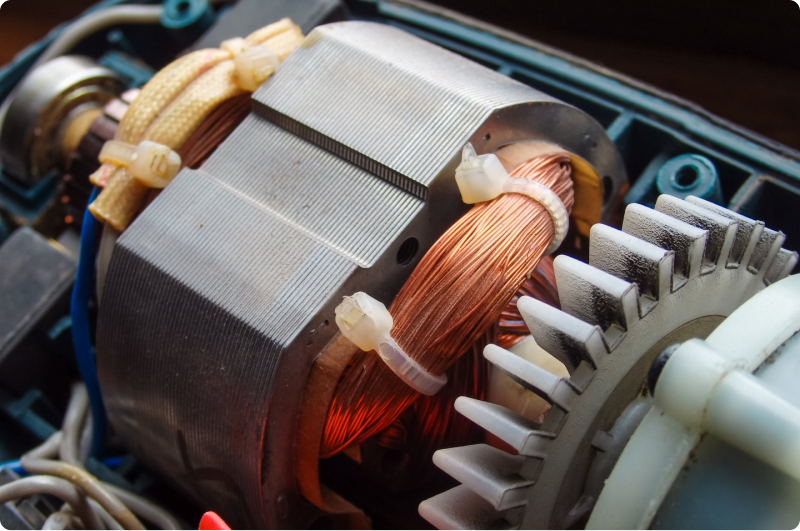

اجزای اصلی آرمیچر و وظیفه هر کدام
آرمیچر از چند بخش اصلی تشکیل شده است که هر کدام نقش مهمی در عملکرد و تبدیل انرژی ایفا می‌کنند. این اجزا با هماهنگی کامل باعث تولید یا دریافت انرژی الکتریکی و حرکتی در دستگاه می‌شوند و کیفیت ساخت هر بخش، تاثیر مستقیمی بر راندمان نهایی دارد. اجزای اصلی آرمیچر عبارت‌اند از:
-
هسته (Core): ساخته‌شده از ورقه‌های فولادی سیلیسی برای افزایش میدان مغناطیسی و کاهش تلفات.
-
سیم‌پیچ (Winding): از سیم‌های مسی لاکی برای عبور یا دریافت جریان الکتریکی.
-
کموتاتور (Commutator): مجموعه تیغه‌های مسی برای تغییر جهت جریان در هنگام چرخش.
-
محور (Shaft): میله فلزی برای انتقال حرکت چرخشی به بیرون موتور.
-
فن خنک‌کننده: برای جلوگیری از افزایش دما در حین کار.
-
عایق‌بندی (Insulation): جهت پیشگیری از اتصال کوتاه بین سیم‌ها و افزایش ایمنی.
آشنایی با انواع سیم‌پیچی آرمیچر
سیم‌پیچی آرمیچر یکی از بخش‌های کلیدی در ساختار آن است که نحوه‌ی عبور جریان و تولید میدان مغناطیسی را تعیین می‌کند. نوع سیم‌پیچی تاثیر زیادی بر ولتاژ، جریان و توان خروجی دستگاه دارد و بسته به کاربرد موتور یا ژنراتور انتخاب می‌شود. انواع سیم‌پیچی آرمیچر عبارت‌اند از:
-
سیم‌پیچی موجی (Wave Wingind): هر مسیر جریان از تمام قطب‌ها عبور کرده و به نقطه آغاز بازمی‌گردد؛ مناسب برای ولتاژ بالا و جریان کم.
-
سیم‌پیچی حلقوی (Lap Winding): مسیر جریان در هر قطب تکرار می‌شود و برای جریان زیاد و ولتاژ پایین مناسب است.
-
سیم‌پیچی ترکیبی (Compound Winding): ترکیبی از دو نوع قبلی که برای دستیابی به توان و پایداری بیشتر در موتورهای خاص استفاده می‌شود.
-
سیم‌پیچی متمرکز (Concentrated Winding): تمام سیم‌ها روی یک قطب یا هسته متمرکز هستند و برای موتورهای کوچک به کار می‌روند.
-
سیم‌پیچی گسترده (Distributed Winding): سیم‌ها در چند شیار مختلف توزیع شده‌اند تا میدان مغناطیسی یکنواخت‌تر و تلفات کمتر باشد.
-
سیم‌پیچی ساده (Simple Winding): تنها یک مسیر جریان وجود دارد و ساختار ساده‌ای دارد.
-
سیم‌پیچی مرکب (Complex Winding): دارای چند مسیر موازی برای عبور جریان است و در ماشین‌های بزرگ استفاده می‌شود.
_11zon.jpg)
نکات مهم در طراحی، انتخاب و نگهداری آرمیچر
طراحی و انتخاب صحیح آرمیچر نقش بسیار مهمی در عملکرد بهینه و طول عمر دستگاه دارد. در مرحله طراحی، انتخاب جنس مناسب برای هسته، استفاده از ورقه‌های فولادی با ضریب نفوذ مغناطیسی بالا، انتخاب سیم مسی با قطر مناسب و طراحی دقیق شیارها برای کاهش تلفات حرارتی اهمیت زیادی دارد.
در زمان انتخاب آرمیچر، باید توان و ولتاژ نامی موتور، نوع سیم‌پیچی، ابعاد فیزیکی و هماهنگی با سیستم موجود در نظر گرفته شود. برای نگهداری درست آرمیچر، تمیز نگه داشتن سطح کموتاتور، بررسی جرقه‌زدن بیش از حد، کنترل دمای کاری، تست منظم مقاومت سیم‌پیچ‌ها و عایق‌ها و روغن‌کاری یاتاقان‌های محور ضروری است.
اهمیت شناخت آرمیچر برای مهندسان و فعالان صنعتی
شناخت دقیق ساختار و عملکرد آرمیچر برای مهندسان برق، تکنسین‌های تعمیرات و فعالان صنعتی اهمیت فراوانی دارد. در طراحی و ساخت سیستم‌های جدید نیز درک درست از عملکرد آرمیچر به افزایش بازده انرژی، کاهش مصرف و صرفه‌جویی در هزینه‌های عملیاتی کمک می‌کند.
علاوه بر این، اطلاع از نوع سیم‌پیچی، جنس عایق و روش خنک‌کاری، به صنعتگران امکان می‌دهد نگهداری بهتری انجام داده و عمر مفید تجهیزات را افزایش دهند. در نتیجه می‌توان گفت آرمیچر یکی از اصلی‌ترین اجزای ماشین‌های الکتریکی است که نقش حیاتی در تبدیل انرژی الکتریکی و مکانیکی دارد.
شناخت اجزا، ساختار و اصول عملکرد آن نه‌تنها به بهبود راندمان موتور و ژنراتور منجر می‌شود، بلکه با انتخاب و نگهداری صحیح، از خرابی‌های پرهزینه جلوگیری کرده و موجب پایداری و بهره‌وری بیشتر در تجهیزات صنعتی می‌گردد.
