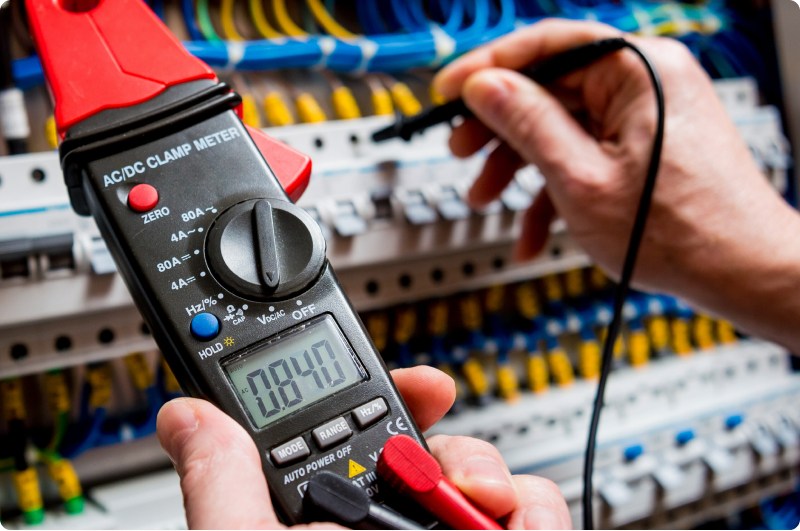

مراحل کار با مولتی متر برای اندازه گیری جریان
اندازه‌گیری جریان الکتریکی با مولتی‌متر یکی از مهارت‌های پایه‌ای در کار با مدارها است که نیازمند دقت و رعایت اصول ایمنی است. تنظیم صحیح مولتی‌متر، شامل انتخاب نوع جریان (AC یا DC)، تعیین محدوده مناسب و اتصال صحیح پراب‌ها، نقش مستقیم در دقت اندازه‌گیری و حفاظت از دستگاه دارد.
همچنین نحوه قرار دادن مولتی‌متر در مسیر مدار و خواندن دقیق مقادیر روی نمایشگر، تحلیل عملکرد مدار را ممکن می‌سازد. در این مقاله، مراحل گام‌به‌گام تنظیم مولتی‌متر، نکات ایمنی و خطاهای رایج هنگام اندازه‌گیری جریان بررسی شده است تا کاربر بتواند با اطمینان و دقت بالا جریان مدارهای مختلف را اندازه‌گیری کند.

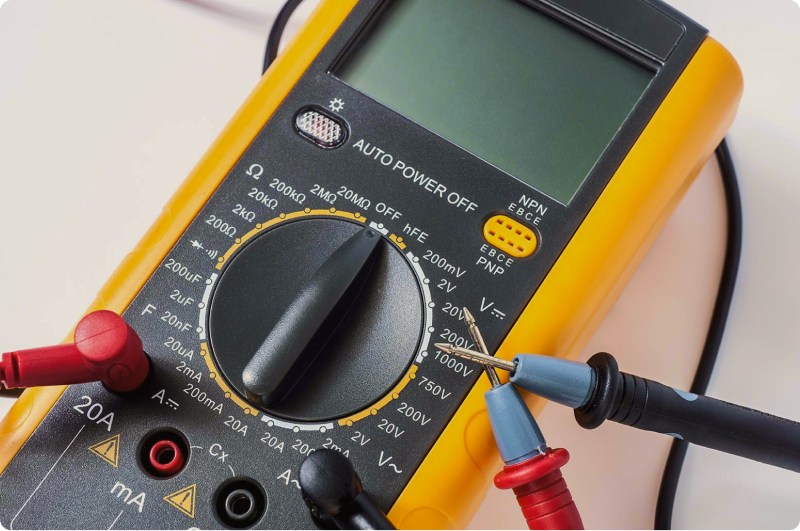

تنظیم مولتی‌متر روی حالت اندازه‌گیری جریان
برای اندازه‌گیری جریان الکتریکی با مولتی‌متر، ابتدا دستگاه باید به درستی تنظیم شود تا هم اندازه‌گیری دقیق انجام شود و هم از آسیب دیدن مولتی‌متر جلوگیری شود. تعیین نوع جریان مدار و انتخاب محدوده مناسب اهمیت بالایی دارد. در ادامه، مراحل تنظیم مولتی‌متر روی حالت جریان به صورت گام‌به‌گام آورده شده است.
-
انتخاب حالت جریان: کلید سلکتور مولتی‌متر را روی A (برای جریان‌های بالا) یا mA/µA (برای جریان‌های کوچک) قرار دهید.
-
مشخص کردن نوع جریان: تعیین کنید که جریان مدار DC است یا AC و سلکتور را روی حالت مناسب تنظیم کنید.
-
شروع با بالاترین محدوده: اگر مقدار جریان نامعلوم است، ابتدا از بالاترین رنج جریان استفاده کنید تا از آسیب دیدن مولتی‌متر جلوگیری شود.
-
تنظیم دقیق محدوده: پس از مشاهده مقدار تقریبی، محدوده را به مقدار مناسب کاهش دهید تا دقت اندازه‌گیری افزایش یابد.
-
اطمینان از آماده بودن دستگاه: پیش از اتصال به مدار، بررسی کنید که مولتی‌متر سالم باشد و فیوز داخلی دستگاه دچار مشکل نشده باشد.

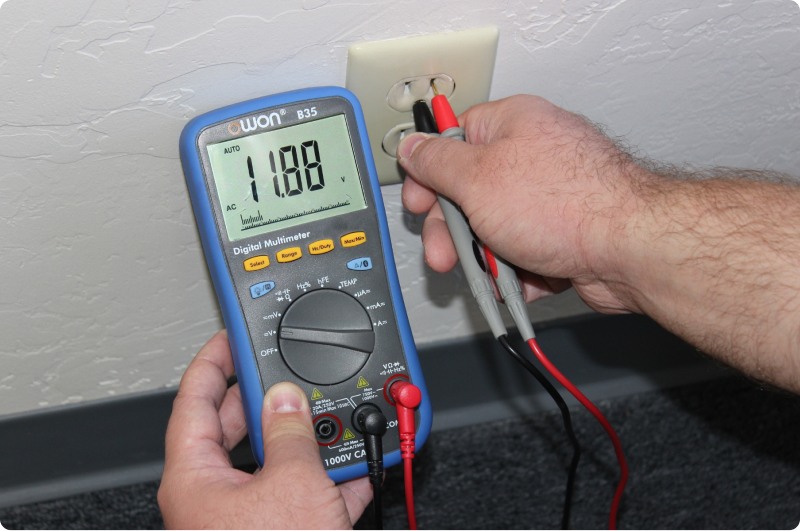

اتصال صحیح پراب‌ها به مولتی‌متر
برای اندازه‌گیری جریان با مولتی‌متر، اتصال صحیح پراب‌ها اهمیت بالایی دارد. اتصال نادرست می‌تواند باعث سوختن فیوز داخلی یا آسیب به دستگاه شود. پراب‌ها باید بر اساس شدت جریان و نوع ورودی مولتی‌متر به درستی در سوکت‌ها قرار گیرند.
مراحل اتصال پراب‌ها به مولتی‌متر
-
اتصال پراب مشکی: پراب مشکی همیشه به ورودی COM متصل می‌شود.
-
اتصال پراب قرمز: پراب قرمز بسته به شدت جریان به ورودی A (برای جریان بالا) یا mA/µA (برای جریان‌های کم) وصل می‌شود.
-
بررسی سوکت‌ها: برخی مولتی‌مترها دارای ورودی جداگانه برای جریان‌های کوچک و بزرگ هستند؛ پیش از اتصال، ورودی مناسب را انتخاب کنید.
-
اطمینان از سلامت فیوز: قبل از اتصال به مدار، مطمئن شوید که فیوز داخلی مولتی‌متر سالم است تا از آسیب جلوگیری شود.
روش قرار دادن مولتی‌متر در مسیر مدار
برای اندازه‌گیری جریان الکتریکی، مولتی‌متر باید به‌صورت سری در مدار قرار گیرد تا کل جریان از درون آن عبور کند. در این حالت، یک بخش از مدار باز می‌شود و مولتی‌متر جای آن قسمت قرار می‌گیرد.
اگر مولتی‌متر به‌صورت موازی متصل شود، مسیر جریان تغییر کرده و احتمال سوختن فیوز داخلی دستگاه وجود دارد. رعایت این نکته در اندازه‌گیری‌های دقیق و ایمن اهمیت زیادی دارد.

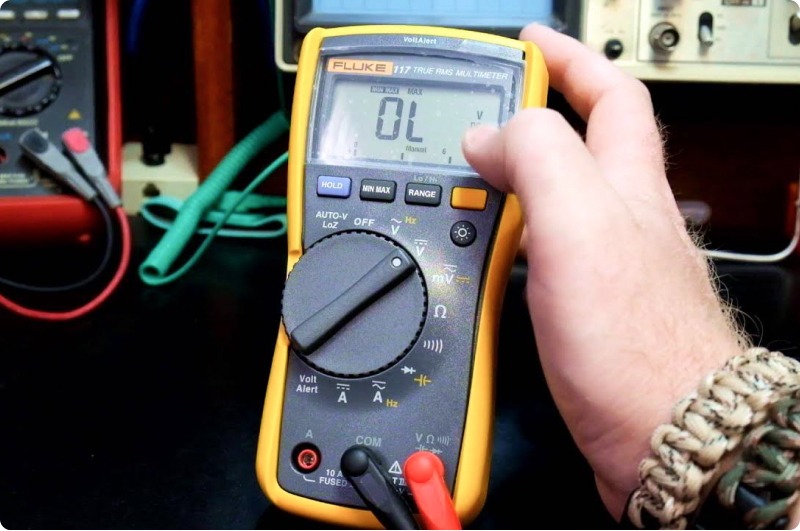

نحوه خواندن مقدار جریان روی صفحه نمایش
پس از اتصال صحیح مولتی‌متر به مدار، مقدار جریان روی نمایشگر ظاهر می‌شود و تحلیل دقیق آن نیازمند توجه به واحد اندازه‌گیری و بازه انتخاب شده است. در مولتی‌مترهای دیجیتال، مقادیر به‌صورت خودکار با واحد مناسب نمایش داده می‌شوند، اما در مدل‌های آنالوگ باید مقیاس صحیح انتخاب شود.
خواندن نادرست یا عدم توجه به محدوده جریان می‌تواند منجر به برداشت اشتباه از عملکرد مدار شود. درک دقیق این اعداد، کلید تصمیم‌گیری صحیح و ایمنی در تست‌های جریان است.
نکات ایمنی هنگام اندازه‌گیری جریان با مولتی‌متر
قبل از اندازه‌گیری جریان، بررسی سلامت پراب‌ها و اطمینان از خاموش بودن مدار ضروری است. انتخاب بازه مناسب جریان و اتصال صحیح مولتی‌متر به‌صورت سری، ریسک آسیب به دستگاه و مدار را کاهش می‌دهد. رعایت فاصله از بخش‌های پر ولتاژ و استفاده از تجهیزات حفاظتی، ایمنی کاربر را تضمین می‌کند. توجه به این نکات، هم دقت اندازه‌گیری را افزایش می‌دهد و هم از بروز حوادث جلوگیری می‌کند.
بررسی خطاهای رایج هنگام اندازه‌گیری جریان
رایج‌ترین خطاها در اندازه‌گیری جریان شامل انتخاب اشتباه حالت مولتی‌متر، اتصال موازی به جای سری و استفاده از ورودی پراب نامناسب هستند. این اشتباه‌ها نه تنها مقادیر دقیق را نشان نمی‌دهند، بلکه احتمال آسیب به فیوز داخلی یا مدار را افزایش می‌دهند.
توجه به محدوده مناسب جریان و بررسی دوباره اتصالات قبل از اندازه‌گیری، تضمین‌کننده دقت و ایمنی است. درک علمی این خطاها و پیش‌بینی آن‌ها، توانایی کاربر در تحلیل جریان و تصمیم‌گیری صحیح را به‌طور قابل توجهی افزایش می‌دهد.
|
مرحله |
توضیح کوتاه و نکات کلیدی |
|
انتخاب حالت جریان |
سلکتور روی A یا mA/µA؛ جلوگیری از آسیب مولتی‌متر. |
|
مشخص کردن نوع جریان |
تعیین DC یا AC؛ انتخاب نادرست باعث خطا می‌شود. |
|
شروع با بالاترین محدوده |
ابتدا بالاترین رنج؛ محافظت از فیوز داخلی. |
|
تنظیم دقیق محدوده |
کاهش رنج پس از مشاهده مقدار تقریبی برای دقت بیشتر. |
|
اتصال پراب‌ها |
مشکی به COM، قرمز به A یا mA/µA؛ بررسی سلامت پراب‌ها. |
|
قرار دادن مولتی‌متر در مدار |
اتصال سری؛ اتصال موازی اشتباه و خطرناک است. |
|
خواندن مقدار جریان |
مشاهده عدد روی نمایشگر و توجه به واحد (A/mA). |
|
نکات ایمنی |
مدار خاموش، فاصله از بخش‌های پر ولتاژ، تجهیزات حفاظتی. |
|
خطاهای رایج |
حالت نادرست، اتصال موازی، ورودی پراب اشتباه؛ بررسی اتصالات قبل از اندازه‌گیری. |
