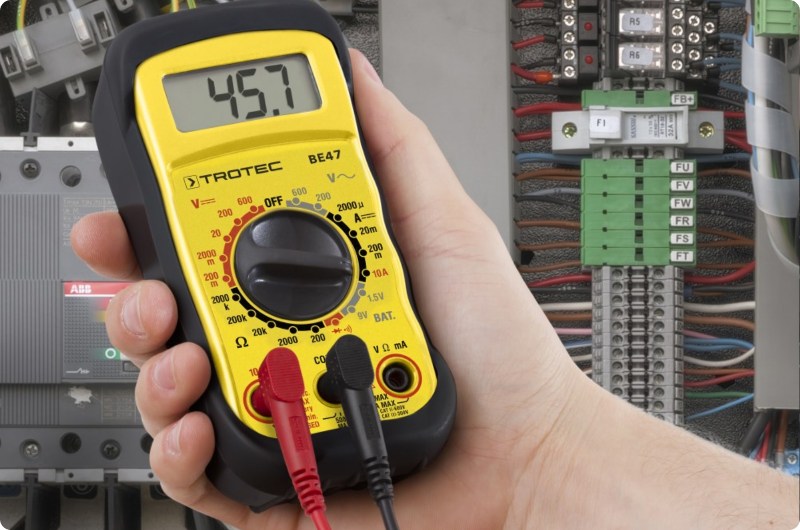

اندازه‌گیری ولتاژ یکی از پایه‌ای‌ترین و مهم‌ترین عملیات در کار با مدارهای الکتریکی است که نیاز به دقت و رعایت نکات ایمنی دارد. استفاده از مولتی‌متر مناسب و اتصال صحیح پراب‌ها می‌تواند نه تنها دقت اندازه‌گیری را افزایش دهد بلکه از خطرات احتمالی برق‌گرفتگی جلوگیری کند.

در این مقاله، تمام مراحل آماده‌سازی مولتی‌متر، انتخاب دستگاه مناسب، اتصال صحیح پراب‌ها و نکات ایمنی لازم برای انجام اندازه‌گیری ولتاژ به شکلی ایمن و دقیق بررسی شده است تا حتی افراد تازه‌کار بتوانند با اطمینان این کار را انجام دهند.

 آماده‌سازی مولتی‌متر قبل از اندازه‌گیری ولتاژ

پیش از شروع اندازه‌گیری ولتاژ، بررسی و آماده‌سازی دقیق مولتی‌متر از بروز خطا و آسیب احتمالی جلوگیری می‌کند. ابتدا لازم است از سلامت کابل‌ها، پراب‌ها و نمایشگر اطمینان حاصل شود. سپس سلکتور مولتی‌متر روی حالت ولتاژ (V) قرار گیرد و نوع ولتاژ (AC یا DC) با توجه به مدار انتخاب شود.

در مولتی‌مترهای دستی، تنظیم بازه‌ی اندازه‌گیری (Range) باید کمی بیشتر از مقدار تقریبی ولتاژ مدار باشد تا دستگاه آسیب نبیند. همچنین پیش از تماس پراب‌ها با مدار، خاموش بودن مولتی‌متر بررسی شود و پس از اطمینان از صحت اتصالات، اندازه‌گیری آغاز گردد. رعایت این مراحل ساده، دقت و ایمنی اندازه‌گیری را به‌طور چشمگیری افزایش می‌دهد.

روش انتخاب مولتی‌متر مناسب برای ولتاژ DC و AC

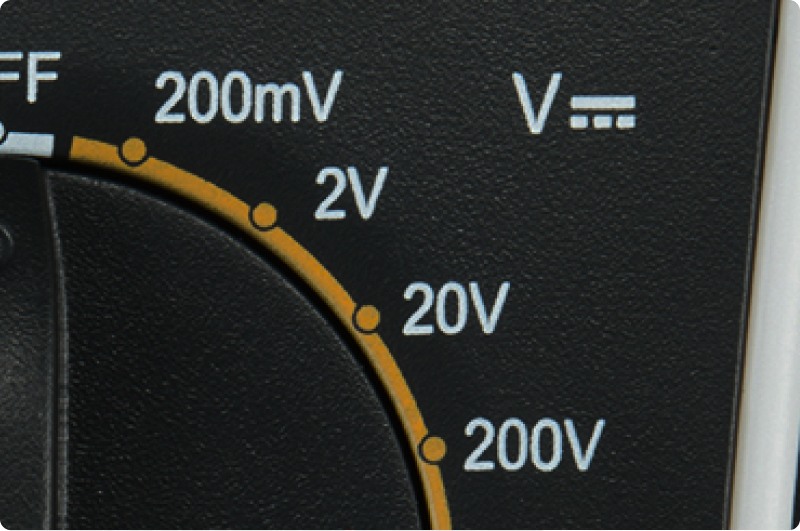

برای به‌دست آوردن نتیجه‌ای دقیق در اندازه‌گیری ولتاژ، انتخاب مولتی‌متر مناسب اهمیت زیادی دارد. اگر قرار است ولتاژ DC اندازه‌گیری شود، بهتر است از مولتی‌متر دیجیتالی با دقت بالا استفاده شود تا عدد نشان‌داده‌شده کمترین خطا را داشته باشد.

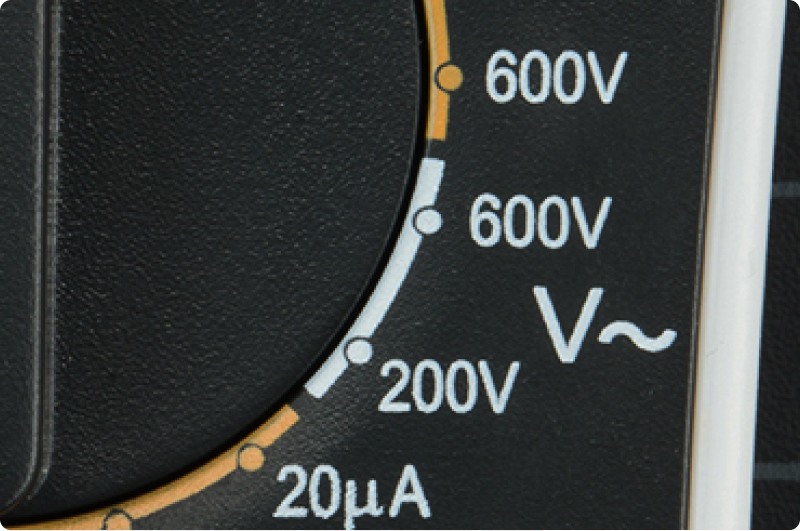

در اندازه‌گیری ولتاژ AC، دستگاهی با قابلیت True RMS گزینه‌ی بهتری است، چون مقدار واقعی ولتاژ را حتی در زمان نوسان یا تغییر شکل موج به‌درستی نمایش می‌دهد. محدوده اندازه‌گیری یا Range باید کمی بیشتر از مقدار تقریبی ولتاژ مدار انتخاب شود تا از آسیب به مولتی‌متر جلوگیری شود.

همچنین کیفیت پراب‌ها، سرعت نمایش عدد روی صفحه و مقاومت دستگاه در برابر نوسان‌های برق از عواملی است که در زمان خرید باید به آن‌ها توجه شود.

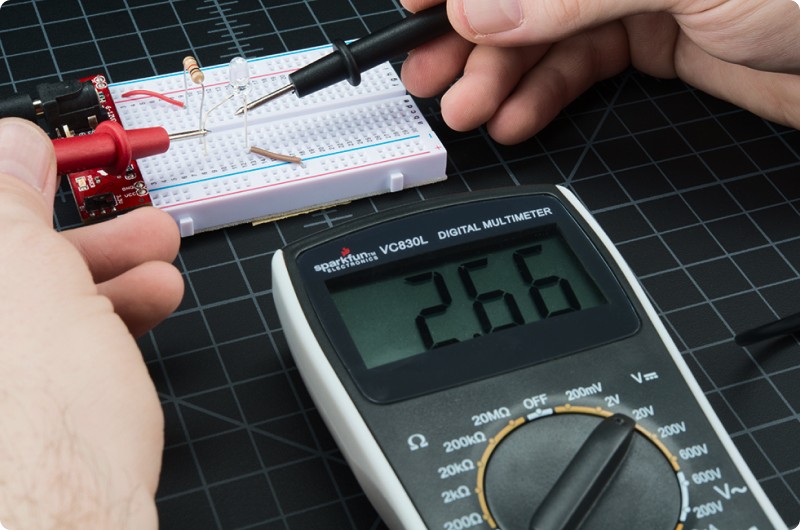

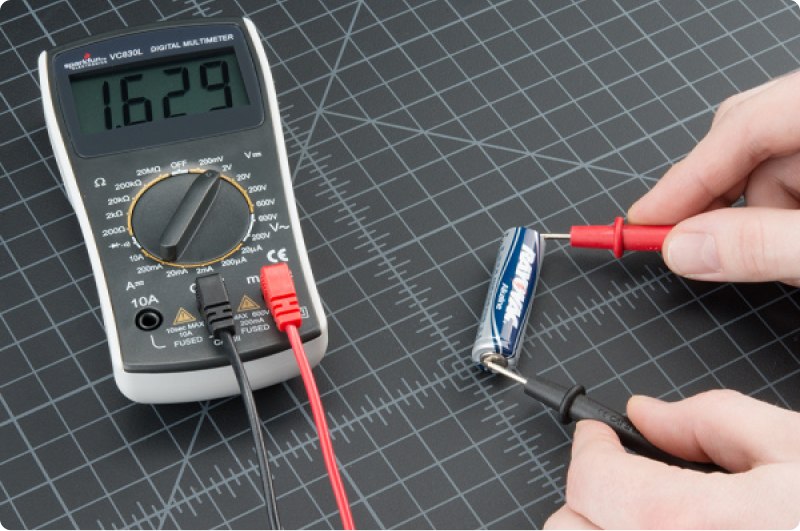

اتصال صحیح پراب‌ها در اندازه‌گیری ولتاژ

برای گرفتن نتیجه دقیق در اندازه‌گیری ولتاژ، نحوه اتصال پراب‌ها به مولتی‌متر اهمیت زیادی دارد. پراب سیاه همیشه به درگاه COM و پراب قرمز به درگاه V وصل می‌شود. بعد از تنظیم نوع ولتاژ روی دستگاه (AC یا DC)، پراب‌ها باید به نقاط مناسب مدار تماس داده شوند.

در مدارهای DC، پراب قرمز روی قطب مثبت و پراب سیاه روی قطب منفی یا زمین قرار می‌گیرد. اما در مدارهای AC، ترتیب قطب‌ها مهم نیست چون جریان جهت ثابتی ندارد. هنگام کار باید از تماس دست با قسمت فلزی پراب‌ها خودداری کرد تا هم ایمنی حفظ شود و هم خطای اندازه‌گیری کاهش یابد. با رعایت این مراحل، اندازه‌گیری ولتاژ با مولتی‌متر به شکل دقیق و بی‌خطر انجام می‌شود.

نکات ایمنی هنگام کار با ولتاژ بالا و پایین

رعایت نکات ایمنی هنگام اندازه‌گیری ولتاژ، هم باعث جلوگیری از خطر برق‌گرفتگی می‌شود و هم دقت مولتی‌متر را افزایش می‌دهد. قبل از هر اندازه‌گیری، تجهیزات و محیط کار باید بررسی شوند تا شرایط ایمن فراهم باشد. با رعایت چند اصل ساده، می‌توان اندازه‌گیری ولتاژ را به‌صورت دقیق و مطمئن انجام داد.

1. از مولتی‌متر و پراب‌های استاندارد استفاده کنید.

2. سیم‌ها و تجهیزات قبل از کار بررسی شوند.

3. محدوده اندازه‌گیری (Range) بالاتر از ولتاژ مدار باشد.

4. از تماس با بخش‌های فلزی پراب‌ها خودداری کنید.

5. محیط کار باید خشک و ایمن باشد.

6. دستکش و تجهیزات ایمنی در ولتاژهای بالا توصیه می‌شود.

7. قبل از اندازه‌گیری، وضعیت مدار بررسی شود.

8. پس از پایان کار، مولتی‌متر خاموش شود.

نکات کلیدی برای اندازه‌گیری صحیح و ایمن ولتاژ

برای اندازه‌گیری دقیق و ایمن ولتاژ با مولتی‌متر، رعایت چند نکته کلیدی ضروری است. انتخاب مولتی‌متر با محدوده و دقت مناسب، دقت نتایج را تضمین می‌کند. اتصال درست پراب‌ها به نقاط مثبت و منفی یا زمین، از بروز خطا در خواندن مقدار ولتاژ جلوگیری می‌کند.

استفاده از دستکش عایق و کار در محیط خشک، ایمنی کاربر را هنگام اندازه‌گیری افزایش می‌دهد. پیش از شروع، بهتر است سلامت پراب‌ها و کابل‌ها بررسی شود تا از صحت عملکرد دستگاه اطمینان حاصل شود. در پایان نیز خاموش کردن مولتی‌متر پس از اتمام کار، عمر مفید دستگاه را بیشتر و مصرف باتری را کاهش می‌دهد.
