با افزایش هزینه‌های انرژی و پیچیده‌تر شدن فرآیندهای صنعتی، استفاده از تجهیزات کنترلی به یک ضرورت تبدیل شده است و در این میان، اینورتر VFD به‌عنوان یکی از راهکارهای رایج در صنایع و تأسیسات مختلف شناخته می‌شود. در این مقاله از آکادمی پارتینه، جایگاه این تجهیز در سیستم‌های الکتریکی، دلایل استفاده از آن و نقش اینورتر VFD در بهبود بهره‌وری، مدیریت مصرف انرژی و ارتقای عملکرد کلی تجهیزات مورد بررسی قرار می‌گیرد.

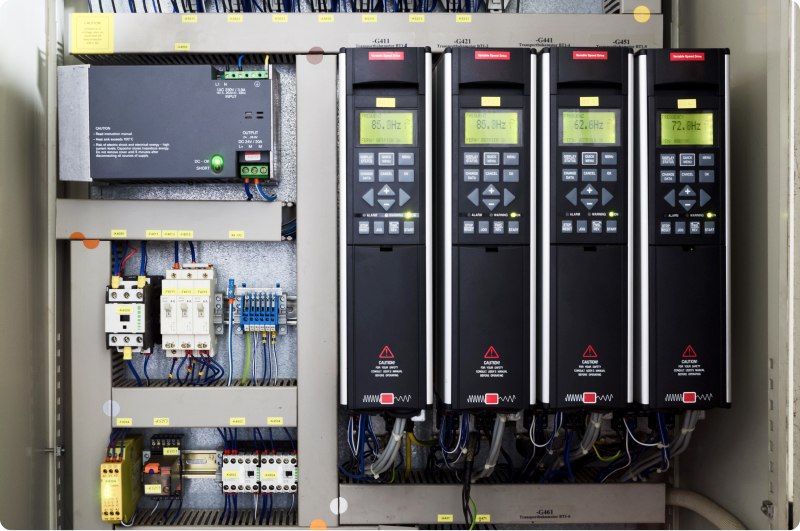

اینورتر VFD چیست؟

به‌عنوان یک درایو کنترل دور موتور، اینورتر  VFD وظیفه تنظیم سرعت و گشتاور موتورهای الکتریکی را بر عهده دارد. این کار از طریق تغییر فرکانس و ولتاژ برق ورودی انجام می‌شود و امکان کنترل نرم و دقیق موتور را فراهم می‌کند. با استفاده از این فناوری، از راه‌اندازی ناگهانی موتور جلوگیری شده و فشار مکانیکی و الکتریکی بر تجهیزات به حداقل می‌رسد. نتیجه این فرآیند، کاهش مصرف انرژی، افزایش راندمان سیستم و بهبود ایمنی در عملکرد تجهیزات صنعتی و نیمه‌صنعتی است.

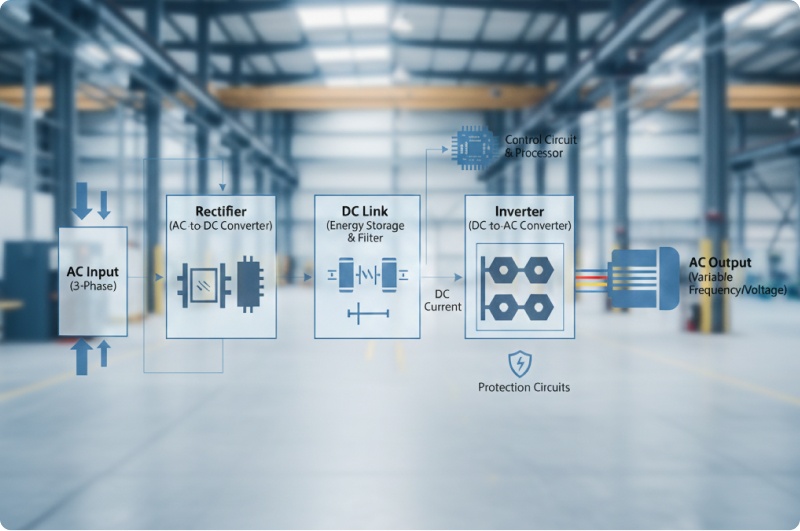

اجزا و ساختار اینورتر VFD

در بخش اجزا و ساختار اینورتر صنعتی vfd، نحوه چینش و وظیفه هر یک از بخش‌های داخلی دستگاه مورد بررسی قرار می‌گیرد. طراحی ماژولار این ساختار، امکان کنترل پایدار موتور و افزایش ایمنی عملکرد را فراهم می‌کند. اجزای اصلی این سیستم به شرح زیر است:

• واحد یکسوکننده (Rectifier): تبدیل برق AC ورودی به برق DC

• لینک DC (DC Link): ذخیره و فیلتر انرژی الکتریکی برای ایجاد ولتاژ یکنواخت

• واحد اینورتر (Inverter): تبدیل مجدد DC به AC با فرکانس و ولتاژ متغیر

• مدار کنترلی و پردازنده: مدیریت پارامترها، الگوریتم‌های کنترلی و حفاظت از سیستم

• مدارهای حفاظتی: محافظت در برابر اضافه‌بار، اضافه‌ولتاژ، اتصال کوتاه و افزایش دما

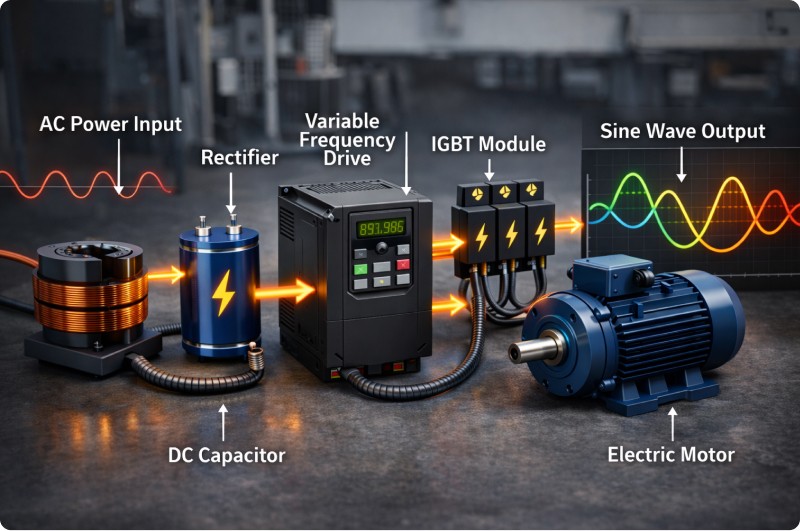

 عملکرد اینورتر VFD

در اینورتر VFD، ابتدا برق AC ورودی به جریان DC تبدیل می‌شود تا بستر مناسبی برای کنترل دقیق فراهم گردد. این ولتاژ DC سپس به‌وسیله سوئیچ‌های قدرت IGBT به برق AC با فرکانس و ولتاژ متغیر تبدیل می‌شود. با کنترل فرکانس خروجی، سرعت موتور به‌صورت دقیق تنظیم شده و هم‌زمان، ولتاژ خروجی گشتاور را در محدوده ایمن نگه می‌دارد. این فرآیند موجب کاهش جریان‌های هجومی و تنش‌های الکتریکی می‌شود. در نتیجه، راه‌اندازی نرم، توقف کنترل‌شده و عملکرد پایدار موتور در شرایط کاری مختلف حاصل خواهد شد

 انواع اینورتر VFD

برای انتخاب اینورتر VFD مناسب، آشنایی با انواع روش‌های کنترلی اهمیت زیادی دارد. هر یک از این مدل‌ها با توجه به سطح دقت، هزینه و نوع کاربرد صنعتی طراحی شده‌اند و انتخاب صحیح آن‌ها تأثیر مستقیمی بر عملکرد موتور خواهد داشت.

 ویژگی ها و مزایای VFD

در مسیر بهینه‌سازی عملکرد موتورهای الکتریکی، توجه به مزایا و قابلیت‌های فنی اینورتر VFD اهمیت ویژه‌ای دارد. بهره‌گیری از این تجهیز، علاوه بر کاهش هزینه‌های انرژی، سطح کنترل و پایداری سیستم را به‌طور محسوسی افزایش می‌دهد. در ادامه، مهم‌ترین ویژگی‌ها و مزایای اینورتر VFD به‌صورت فهرست‌شده ارائه شده‌اند:

• کاهش مصرف انرژی تا 30 تا 50 درصد در موتورهای AC

• کنترل دقیق سرعت و گشتاور موتور

• کاهش تنش‌های مکانیکی و الکتریکی

• افزایش عمر مفید موتور و تجهیزات متصل

• کاهش نویز، لرزش و جریان‌های هجومی

• قابلیت اتصال به سیستم‌های هوشمند، PLC و اتوماسیون صنعتی

کاربردهای اینورتر VFD

با توجه به قابلیت کنترل دقیق سرعت و کاهش مصرف انرژی، اینورتر VFD به یکی از تجهیزات پرکاربرد در حوزه‌های صنعتی و تأسیساتی تبدیل شده است. انعطاف‌پذیری بالا در عملکرد، امکان استفاده از این فناوری را در طیف وسیعی از سیستم‌ها و ماشین‌آلات فراهم می‌کند. در ادامه، مهم‌ترین کاربردهای اینورتر VFD معرفی شده‌اند:

• کنترل سرعت موتورها در خطوط تولید.

• بهینه‌سازی مصرف انرژی در دستگاه‌های صنعتی مانند پمپ‌ها و فن‌ها.

• استفاده در سیستم‌های تهویه و تهویه مطبوع.

• کنترل سرعت و تغییرات فرکانس در دستگاه‌های CNC و ربات‌ها.

• استفاده در سیستم‌های نقل و انتقال مواد مانند نوارهای نقاله.

• کاربرد در صنایع خودروسازی برای تنظیم سرعت موتورها و سیستم‌های ترمز.

• کنترل سرعت و گشتاور در پمپ‌ها و فن‌های استخراج مواد معدنی.

• استفاده در سیستم‌های تولید برق از منابع تجدیدپذیر مانند باد و خورشید

نکات مهم هنگام انتخاب و نصب اینورتر VFD

در زمان انتخاب و نصب اینورتر VFD، توجه به چند عامل کلیدی نقش تعیین‌کننده‌ای در عملکرد و طول عمر سیستم دارد. تطابق توان و نوع اینورتر با مشخصات موتور، نخستین گام برای جلوگیری از افت راندمان و آسیب‌های احتمالی محسوب می‌شود. همچنین پیش‌بینی حفاظت‌های لازم در برابر اضافه‌بار و اضافه‌ولتاژ، از بروز خرابی‌های الکتریکی جلوگیری می‌کند. نصب اینورتر در محیطی خشک با تهویه مناسب، به کاهش دمای کاری و افزایش پایداری عملکرد کمک کرده و در نهایت، انجام سرویس‌های دوره‌ای و بررسی منظم پارامترهای نرم‌افزاری، تضمین‌کننده عملکرد بهینه و بلندمدت اینورتر خواهد بود.

تجربه استفاده از اینورتر VFD در پروژه‌های صنعتی یا ساختمانی داشته‌اید؟ تجربه خود را با مخاطبین پارتینه به اشتراک بگذارید
